Produktbeschreibung

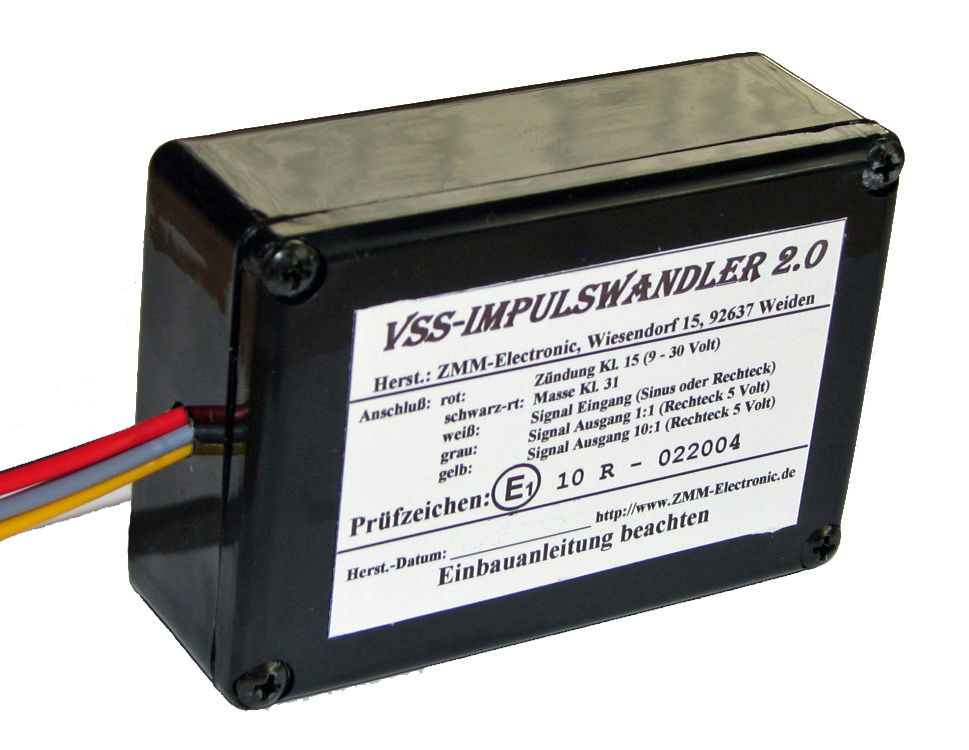

Dieses Modul erfasst ein Frequenzsignal (Rechteck , Sinus oder Nadelimpuls) von einem Sensor oder von jedem anderen elektronischen Geschwindigkeitsgeber und erzeugt an den Ausgängen ein 5 Volt Rechtecksignal. Am Ausgang 1 ist die Teilung 1:1.
Am Ausgang 2 liegt der Teilungsfaktor bei 10:1.
Das Tastverhältnis des zweiten Ausgangs ist immer 50%.
Somit brauchen Sie keinen umständlichen Tachowellenadapter oder teueren CAN-Bus Adapter mehr einzubauen.
Es ist die preiswerteste Lösung des Problems "Geschwindigkeitssignal"
techn. Daten:
Spannungsversorgung: 9 - 30 Volt
Stromaufnahme: 45 mA
Mindesteingangsspannung: 1 Volt eff. (2 Volt SpitzeSpitze) Wechselspannung
Eingangswiderstand: größer 20 MOhm
Ausgangswiderstand: 50 Ohm
Signalteilung am Ausgang: 1:1 bzw. 10:1
Prüfkennzeichen E1, 10R-02204, zugeteilt am 01.10.2001
